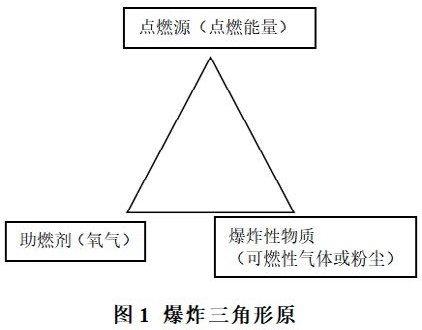

爆炸必須具備的三個條件（俗稱：爆炸三角形原理圖見圖 1）。 1）爆炸性物質：能與氧氣（空氣）反應
的物質，包括氣體、液體和固體。（氣體：氫氣， 乙炔，甲烷等；液體：酒精，汽油；固體：粉塵， 纖維粉塵等。）
2）助燃劑：氧氣（空氣）。
3）點燃源：包括明火、電氣火花、機械火花、 靜電火花、高溫、化學反應、光能等。
爆炸性環境的定義：爆炸性環境通常是指 在大氣條件下，危險物質以氣體、蒸汽，薄霧 或粉塵的形態與空氣形成的混合物。當被點燃后，燃燒將傳及整個未燃的混合物。
很多生產場所都會產生某些可燃性物質。煤礦井下約有三分之二的場所有存在爆炸性物質；化 學工業中，約有 80% 以上的生產車間區域存在爆炸性物質。加上空氣中的氧氣是無處不在的。在生 產過程中大量使用電氣儀表，各種磨擦的電火花 , 機械磨損火花、靜電火花、高溫等不可避免，尤其 當儀表、電氣發生故障時。
二、 防爆指令與防爆認證
中國和 IEC 的區域定義：根據爆炸性環境的頻率和持續的時間把危險場所劃分為不同的區域。 氣體場所劃分為三個區域：0 區，1 區和 2 區；粉塵場所分為三個區域：20 區，21 區和 22 區。
1) 0 區、1 區和 2 區，氣體、蒸汽和薄霧環境
0 區：連續或長期或頻繁出現易燃物質以氣體，蒸汽或薄霧形態與空氣混合的易爆環境。
1 區：在正常運行時可能會出現或偶爾形成易燃物質以氣體，蒸汽或薄霧形態與空氣混合的易爆環境。
2 區：在正常運行時不太可能出現或形成易燃物質以氣體，蒸汽或薄霧形態與空氣混合的易爆環境，或即便出現也僅是短時存在的易爆環境。
2) 20、21、22 區：粉塵環境
20 區：空氣中連續或長期或頻繁存在可燃粉塵的易爆環境；
21 區：正常操作過程中，空氣中可能或偶爾會形成可燃粉塵的易爆環境；
22 區：正常操作工程中，空氣中不太可能出現或形成可燃性粉塵的易爆環境，或即便出現也僅 是短時存在的易爆環境。
3) 在北美 ( 美國及加拿大 ) 爆炸性物質分為三類 ( 稱為 Class) Class I: 爆炸性氣體； Class Ⅱ : 爆 炸性粉塵； Class Ⅲ : 纖維。
北美 ( 美國及加拿大 ) 的區域定義 :
1 區 (Division 1) 在正常情況下 , 可能出現危險環境的場所；
表 6 防爆標志說明
【參考文獻】
[1] ATEX- 歐洲防爆指令 2014/34/EU [S]. 2014
一、 爆炸及爆炸性環境的概念
爆炸是物質從一種狀態，經過物理或化學變化，突然變成另一種狀態，并放出巨大的能量。急 劇速度釋放的能量，將使周圍的物體遭受到猛烈地沖擊和破壞。爆炸必須具備的三個條件（俗稱：爆炸三角形原理圖見圖 1）。 1）爆炸性物質：能與氧氣（空氣）反應
的物質，包括氣體、液體和固體。（氣體：氫氣， 乙炔，甲烷等；液體：酒精，汽油；固體：粉塵， 纖維粉塵等。）
2）助燃劑：氧氣（空氣）。
3）點燃源：包括明火、電氣火花、機械火花、 靜電火花、高溫、化學反應、光能等。
很多生產場所都會產生某些可燃性物質。煤礦井下約有三分之二的場所有存在爆炸性物質；化 學工業中，約有 80% 以上的生產車間區域存在爆炸性物質。加上空氣中的氧氣是無處不在的。在生 產過程中大量使用電氣儀表，各種磨擦的電火花 , 機械磨損火花、靜電火花、高溫等不可避免，尤其 當儀表、電氣發生故障時。
二、 防爆指令與防爆認證
1. 防爆指令的應用和使用
中國防爆標準 GB 基本等同或等效采用 IEC 標準。由于 IEC（國際電工委員會是 International Electrotechnical Commission, 簡稱 IEC）標準和 EN 標準（歐洲標準，標準制定機構是 CENELEC 和 CEN，簡稱 EN）基本一致，故中國標準 GB 也與 EN 標準等同或等效。重要差異 ：IEC 和 EN 標準 允許制造廠商對 2 區設備進行自認證 ( 自我聲明 )。而中國要求包括 0 區、1 區和 2 區場所用的全部 防爆產品都必須經國家授權的防爆檢驗機構認證后，方可投入使用，中國標準與其他標準對照見表 1

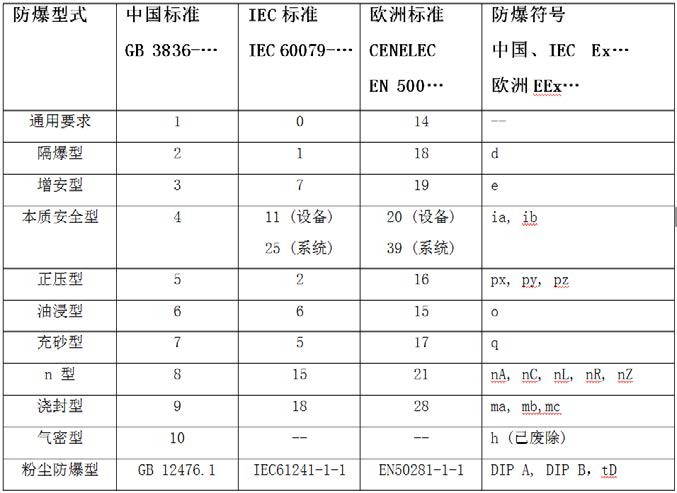

表 1 中國標準與其他標準對照
ATEX 首先是“爆炸性環境 (ATmosphère EXplosible）”的縮寫。同時，ATEX 也是歐盟指令 2014/34/EC( 又稱：ATEX 95) 的簡稱，該指令對防爆電氣和機械設備、組件及防護系統的投放市場 做出了規定。
適用范圍： 用在潛在爆炸性環境中的設備和保護系統； 用在潛在爆炸性環境的外部，但是被要 求或為設備的安全功能負責和為承擔爆炸風險負責的保護系統的安全設備、控制設備和調節設備。
基本要求： 本指令所覆蓋的設備、保護系統和裝置，在考慮到它們的用途的基礎上，必須滿足指令 94/9/EC 的附錄Ⅱ所規定的對應的健康及安全要求。
在歐洲防爆指令 2014/34/EU 中首次提出針對本質安全和相對健康的一系列要求，一方面，適用 于在爆炸性環境中使用的非電氣設備，在潛在爆炸區域內因粉塵和保護系統導致爆炸的設施，另外，也適用于不在潛在爆炸性環境下使用，但是必須或要求安全操作的與爆炸風險相關的設備或保護系 統。這意味著，與現行的國家立法相比，范圍進一步擴大。除了 ATEX 2014/34/EC (ATEX 95) 之外，歐盟委員會還通過了一項補充指令 1999/92/EC(ATEX 137)，旨在改進可能受到爆炸性環境威脅人身的健康和安全保護。
ATEX 137 指令包括：規定了改進人身健康和安全保護的最低要求；對可能出現爆炸性環境的場所進行了劃分；用于可能出現爆炸性環境的區域的警告標志。
根據防爆指令的應用和使用要求，安裝在危險區域內的所有設備，包括稱重系統中的稱重傳感器、 稱重儀表、接線盒等，必須通過防爆認證，不符合現行指令的所有已安裝設備強制進行更新。
目前，中國接受的主要電氣防爆技術有：1) 隔爆型 (Ex d) 2) 本安型 (Ex ia/ib) 3) 增安型 (Ex e) 4) 正壓型 (Ex px, py, pz) 5) 油浸型 (Ex o) 6) 充砂型 (Ex q) 7)n 型 (Ex nA, nC, nL, nR, nZ) 8) 澆封型 (Ex ma, mb,mc) 9) 粉塵防爆 (tD，DIP A/B) 10) 其它（如礦用帽燈、拌熱電纜等）解決的主要點燃源是由電氣因素引起的電火花和熱效應2. 防爆認證 各地區的防爆認證機構（未完全列舉，只列舉部分）： NEPSI: 中國國家級儀器儀表防爆安全監督檢驗站 CQST: 中國國家防爆電氣產品質量監督檢驗中心 PCEC: 中國國家防爆產品質量監督檢驗中心（天津） CEE: 國際電氣設備認可規則委員會
IEC: 國際電工技術委員會 CENELEC: 歐洲電工技術委員會 BASEEFA: 英國防爆檢驗機構 FM: 美國工廠聯合會
UL: 美國保險商實驗室 NEC: 美國國家電氣規范 NEMA: 美國電氣制造商協會 CSA: 加拿大防爆檢驗機構 PTB: 德國防爆檢驗機構
那么不同認證的區別有哪些呢？以 ATEX 和 IEC Ex 認證為例。
ATEX 認證在整個歐洲是強制性的，涉及從制造到設備安裝和使用的所有階段。而 CE 標志是強 制性標志，符合 ATEX 指令的所有條款的產品必須貼附 CE 標志。因此，防爆產品貼附了 CE 標志是其符合 ATEX 指令的基本要求及已實施指令規定的合格評定程序的特殊證明。
IEC Ex 認證是國際電工委員會防爆電氣產品認證體系的簡稱，指專門用于石油、化工、煤礦、輕紡、 糧食加工以及軍工等工業部門中可能聚集爆炸性氣體、蒸氣、粉塵或纖維等爆炸危險場所的電氣設 備的認證。雖然 ATEX 是一項僅限于歐洲的強制性應用，但 IEC Ex 是一項在多個國家 / 地區被接受 的國際認證，旨在幫助建立對 Ex 設備安全性的信心。它還促進了在爆炸性環境中使用的設備和服務 的國際貿易。
IEC Ex 認證提供保證并且確保從設備和安裝到認證產品的制造、操作和維護的所有內容均符合 IEC 國際標準并且適用于其目的。
雖然每個認證之間存在一些細微差別，但 ATEX 和 IEC Ex 非常相似。主要區別在于認可和接受 認證的地理位置。ATEX 認證是歐洲版的防爆指令，而 IEC Ex 在國際上被多個國家所接受的防爆指令。
中國防爆標準 GB 基本等同或等效采用 IEC 標準。由于 IEC（國際電工委員會是 International Electrotechnical Commission, 簡稱 IEC）標準和 EN 標準（歐洲標準，標準制定機構是 CENELEC 和 CEN，簡稱 EN）基本一致，故中國標準 GB 也與 EN 標準等同或等效。重要差異 ：IEC 和 EN 標準 允許制造廠商對 2 區設備進行自認證 ( 自我聲明 )。而中國要求包括 0 區、1 區和 2 區場所用的全部 防爆產品都必須經國家授權的防爆檢驗機構認證后，方可投入使用，中國標準與其他標準對照見表 1
表 1 中國標準與其他標準對照
ATEX 首先是“爆炸性環境 (ATmosphère EXplosible）”的縮寫。同時，ATEX 也是歐盟指令 2014/34/EC( 又稱：ATEX 95) 的簡稱，該指令對防爆電氣和機械設備、組件及防護系統的投放市場 做出了規定。
適用范圍： 用在潛在爆炸性環境中的設備和保護系統； 用在潛在爆炸性環境的外部，但是被要 求或為設備的安全功能負責和為承擔爆炸風險負責的保護系統的安全設備、控制設備和調節設備。
基本要求： 本指令所覆蓋的設備、保護系統和裝置，在考慮到它們的用途的基礎上，必須滿足指令 94/9/EC 的附錄Ⅱ所規定的對應的健康及安全要求。
在歐洲防爆指令 2014/34/EU 中首次提出針對本質安全和相對健康的一系列要求，一方面，適用 于在爆炸性環境中使用的非電氣設備，在潛在爆炸區域內因粉塵和保護系統導致爆炸的設施，另外，也適用于不在潛在爆炸性環境下使用，但是必須或要求安全操作的與爆炸風險相關的設備或保護系 統。這意味著，與現行的國家立法相比，范圍進一步擴大。除了 ATEX 2014/34/EC (ATEX 95) 之外，歐盟委員會還通過了一項補充指令 1999/92/EC(ATEX 137)，旨在改進可能受到爆炸性環境威脅人身的健康和安全保護。
ATEX 137 指令包括：規定了改進人身健康和安全保護的最低要求；對可能出現爆炸性環境的場所進行了劃分；用于可能出現爆炸性環境的區域的警告標志。
根據防爆指令的應用和使用要求，安裝在危險區域內的所有設備，包括稱重系統中的稱重傳感器、 稱重儀表、接線盒等，必須通過防爆認證，不符合現行指令的所有已安裝設備強制進行更新。
目前，中國接受的主要電氣防爆技術有：1) 隔爆型 (Ex d) 2) 本安型 (Ex ia/ib) 3) 增安型 (Ex e) 4) 正壓型 (Ex px, py, pz) 5) 油浸型 (Ex o) 6) 充砂型 (Ex q) 7)n 型 (Ex nA, nC, nL, nR, nZ) 8) 澆封型 (Ex ma, mb,mc) 9) 粉塵防爆 (tD，DIP A/B) 10) 其它（如礦用帽燈、拌熱電纜等）解決的主要點燃源是由電氣因素引起的電火花和熱效應2. 防爆認證 各地區的防爆認證機構（未完全列舉，只列舉部分）： NEPSI: 中國國家級儀器儀表防爆安全監督檢驗站 CQST: 中國國家防爆電氣產品質量監督檢驗中心 PCEC: 中國國家防爆產品質量監督檢驗中心（天津） CEE: 國際電氣設備認可規則委員會
IEC: 國際電工技術委員會 CENELEC: 歐洲電工技術委員會 BASEEFA: 英國防爆檢驗機構 FM: 美國工廠聯合會
UL: 美國保險商實驗室 NEC: 美國國家電氣規范 NEMA: 美國電氣制造商協會 CSA: 加拿大防爆檢驗機構 PTB: 德國防爆檢驗機構
那么不同認證的區別有哪些呢？以 ATEX 和 IEC Ex 認證為例。
ATEX 認證在整個歐洲是強制性的，涉及從制造到設備安裝和使用的所有階段。而 CE 標志是強 制性標志，符合 ATEX 指令的所有條款的產品必須貼附 CE 標志。因此，防爆產品貼附了 CE 標志是其符合 ATEX 指令的基本要求及已實施指令規定的合格評定程序的特殊證明。
IEC Ex 認證是國際電工委員會防爆電氣產品認證體系的簡稱，指專門用于石油、化工、煤礦、輕紡、 糧食加工以及軍工等工業部門中可能聚集爆炸性氣體、蒸氣、粉塵或纖維等爆炸危險場所的電氣設 備的認證。雖然 ATEX 是一項僅限于歐洲的強制性應用，但 IEC Ex 是一項在多個國家 / 地區被接受 的國際認證，旨在幫助建立對 Ex 設備安全性的信心。它還促進了在爆炸性環境中使用的設備和服務 的國際貿易。
IEC Ex 認證提供保證并且確保從設備和安裝到認證產品的制造、操作和維護的所有內容均符合 IEC 國際標準并且適用于其目的。
雖然每個認證之間存在一些細微差別，但 ATEX 和 IEC Ex 非常相似。主要區別在于認可和接受 認證的地理位置。ATEX 認證是歐洲版的防爆指令，而 IEC Ex 在國際上被多個國家所接受的防爆指令。
三、 爆炸環境區域的定義和劃分
在中國和 IEC, 爆炸性物質分為三類 : Ⅰ類 : 礦井甲烷；Ⅱ類 : 爆炸性氣體混合物 ( 含蒸氣、薄霧）； Ⅲ類 : 爆炸性粉塵和纖維。中國和 IEC 的區域定義：根據爆炸性環境的頻率和持續的時間把危險場所劃分為不同的區域。 氣體場所劃分為三個區域：0 區，1 區和 2 區；粉塵場所分為三個區域：20 區，21 區和 22 區。
1) 0 區、1 區和 2 區，氣體、蒸汽和薄霧環境
0 區：連續或長期或頻繁出現易燃物質以氣體，蒸汽或薄霧形態與空氣混合的易爆環境。
1 區：在正常運行時可能會出現或偶爾形成易燃物質以氣體，蒸汽或薄霧形態與空氣混合的易爆環境。
2 區：在正常運行時不太可能出現或形成易燃物質以氣體，蒸汽或薄霧形態與空氣混合的易爆環境，或即便出現也僅是短時存在的易爆環境。
2) 20、21、22 區：粉塵環境
20 區：空氣中連續或長期或頻繁存在可燃粉塵的易爆環境；
21 區：正常操作過程中，空氣中可能或偶爾會形成可燃粉塵的易爆環境；
22 區：正常操作工程中，空氣中不太可能出現或形成可燃性粉塵的易爆環境，或即便出現也僅 是短時存在的易爆環境。
3) 在北美 ( 美國及加拿大 ) 爆炸性物質分為三類 ( 稱為 Class) Class I: 爆炸性氣體； Class Ⅱ : 爆 炸性粉塵； Class Ⅲ : 纖維。
北美 ( 美國及加拿大 ) 的區域定義 :
1 區 (Division 1) 在正常情況下 , 可能出現危險環境的場所；
2 區 (Division 2) 在正常情況下 , 不可能出現危險環境的場所 不同地區的爆炸區域定義見圖 2

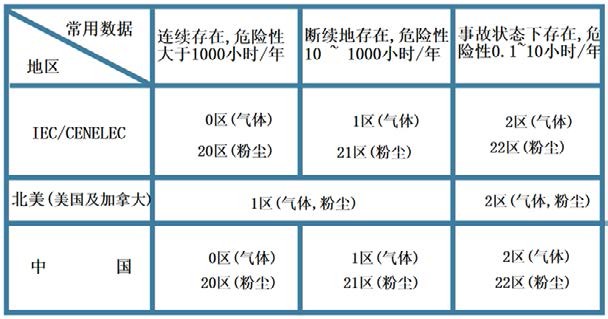

圖 2 不同地區的爆炸區域定義
1. 防爆專用標志
適用于Ⅰ組的分類
M1 和 M2 僅適用于 I 組，應用于煤礦井下環境。
M1 類：基于安全原因，此分類中的設備必須保證在爆炸性環境中也能正常工作，或具有綜合防 爆的特征即：如果某種綜合措施失效時，至少有一種備用的措施可以確保設備具有足夠的安全級別。 或者當兩種故障完全獨立出現時，能確保足夠的安全級別。
M2 類：潛在爆炸性環境下如果有任何爆炸的跡象，應該能夠切斷這些設備的電源。然而，M2 類設備在操作過程中，可以預測到爆炸性環境的形成，而且可以隨時切斷設備的電源。因此，為提高安全級別，需要采取一些綜合的保護措施，可以保證這些設備在日常操作中，甚至是在更為危險 的條件下，尤其是在使用密集和環境多變的條件下達到足夠的安全級別。
適用于Ⅱ 組的分類
1 類設備按生產廠商所設定的操作參數工作，在極有可能持續發生的、持續時間較長的、因空氣 和氣體、蒸汽、薄霧或空氣 / 粉塵的混合物導致的爆炸性環境中使用時也能確保高級別的保護。此 類設備具有采取防爆綜合措施的特征，如：一種措施失效時，至少還有一種備用的、獨立的措施， 確保有足夠的安全級別?；蛘弋攦煞N故障完全獨立出現時，能確保足夠的安全級別。此類設備的適 用區域：
1G 適用于 0 區，1 區和 2 區（氣體）。
1D 適用于 20 區，21 區和 22 區（粉塵）。
2 類設備按生產廠商所設定的操作參數工作，在有可能形成的，因空氣和氣體、蒸汽、薄霧或空氣 / 粉塵的混合物導致的爆炸性環境中使用時也能確保高級別的保護。此類設備的爆炸保護措施能 確保足夠的安全級別以防設備失靈或者確保設備在危險條件下也能正常工作。此類設備的適用區域：
2G 適用于 1 區和 2 區（氣體）。
2D 適用于 21 區和 22 區（粉塵）。
3 類設備按生產廠商所設定的操作參數工作，在不太可能形成的，因空氣和氣體、蒸汽、薄霧或空氣 / 粉塵的混合物導致的爆炸性環境中使用時能確保正常級別的保護，而且綜合各種可能性，這 種環境的形成也是稀有的，存在時間很短。此類設備的設計須確保在正常工作的情況下有一個足夠 的安全級別。此類設備的適用區域：
3G 適用于 2 區（氣體）。
3D 適用于 22 區（粉塵）。
2. 防爆附加標志

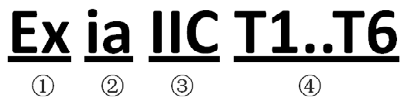

① Ex 表示設備符合一個或多個標準。 Ex—中國及國際電工委員會防爆標志。
② ia 表示防爆保護模式。
EPL 定義：是基于氣體（Gas）、粉塵（Dust）和煤礦（Mining）爆炸性環境下成為點燃源的風 險賦予設備的保護等級。
圖 2 不同地區的爆炸區域定義

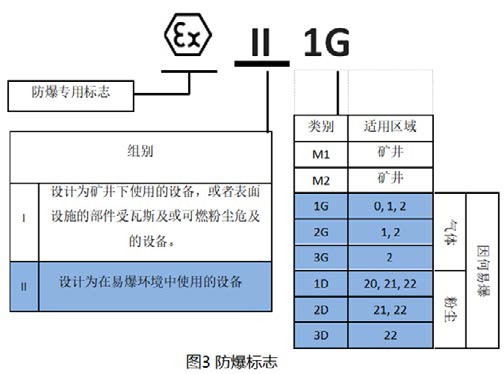

四、 防爆專用標志和附加標志的介紹（以 ATEX 為例）
1. 防爆專用標志
適用于Ⅰ組的分類
M1 和 M2 僅適用于 I 組，應用于煤礦井下環境。
M1 類：基于安全原因，此分類中的設備必須保證在爆炸性環境中也能正常工作，或具有綜合防 爆的特征即：如果某種綜合措施失效時，至少有一種備用的措施可以確保設備具有足夠的安全級別。 或者當兩種故障完全獨立出現時，能確保足夠的安全級別。
M2 類：潛在爆炸性環境下如果有任何爆炸的跡象，應該能夠切斷這些設備的電源。然而，M2 類設備在操作過程中，可以預測到爆炸性環境的形成，而且可以隨時切斷設備的電源。因此，為提高安全級別，需要采取一些綜合的保護措施，可以保證這些設備在日常操作中，甚至是在更為危險 的條件下，尤其是在使用密集和環境多變的條件下達到足夠的安全級別。
適用于Ⅱ 組的分類
1 類設備按生產廠商所設定的操作參數工作，在極有可能持續發生的、持續時間較長的、因空氣 和氣體、蒸汽、薄霧或空氣 / 粉塵的混合物導致的爆炸性環境中使用時也能確保高級別的保護。此 類設備具有采取防爆綜合措施的特征，如：一種措施失效時，至少還有一種備用的、獨立的措施， 確保有足夠的安全級別?；蛘弋攦煞N故障完全獨立出現時，能確保足夠的安全級別。此類設備的適 用區域：
1G 適用于 0 區，1 區和 2 區（氣體）。
1D 適用于 20 區，21 區和 22 區（粉塵）。
2 類設備按生產廠商所設定的操作參數工作，在有可能形成的，因空氣和氣體、蒸汽、薄霧或空氣 / 粉塵的混合物導致的爆炸性環境中使用時也能確保高級別的保護。此類設備的爆炸保護措施能 確保足夠的安全級別以防設備失靈或者確保設備在危險條件下也能正常工作。此類設備的適用區域：
2G 適用于 1 區和 2 區（氣體）。
2D 適用于 21 區和 22 區（粉塵）。
3 類設備按生產廠商所設定的操作參數工作，在不太可能形成的，因空氣和氣體、蒸汽、薄霧或空氣 / 粉塵的混合物導致的爆炸性環境中使用時能確保正常級別的保護，而且綜合各種可能性，這 種環境的形成也是稀有的，存在時間很短。此類設備的設計須確保在正常工作的情況下有一個足夠 的安全級別。此類設備的適用區域：
3G 適用于 2 區（氣體）。
3D 適用于 22 區（粉塵）。
2. 防爆附加標志
① Ex 表示設備符合一個或多個標準。 Ex—中國及國際電工委員會防爆標志。
② ia 表示防爆保護模式。
EPL 定義：是基于氣體（Gas）、粉塵（Dust）和煤礦（Mining）爆炸性環境下成為點燃源的風 險賦予設備的保護等級。

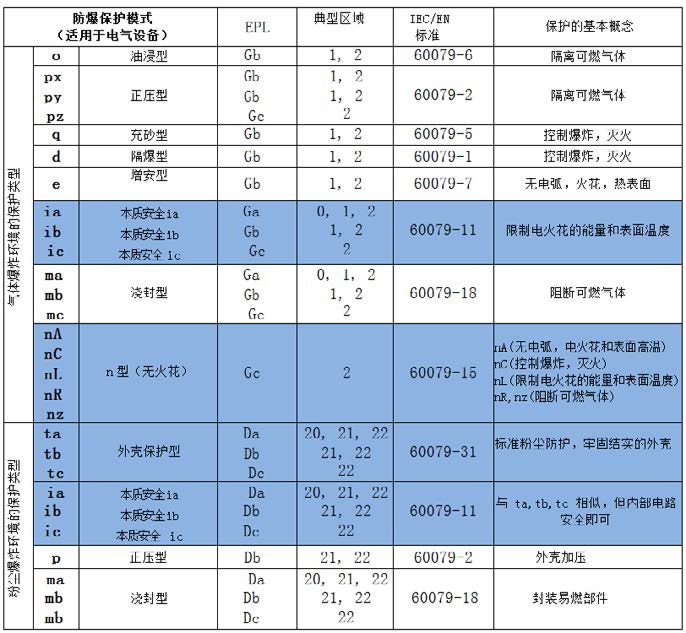

表 2 不同防爆保護模式的區別
i: 本安型。限制了電火花的能量和表面溫度。 ia: 適用于 0,1,2,20,21 和 22 區。
ib: 適用于 1,2,21 和 22 區。
ic: 適用于 2 和 22 區。
o: 油浸型適用于 1 區和 2 區，氣體爆炸性環境，隔離可燃性氣體。
p_ (px,py,pz): 正壓型適用于 1 區和 2 區（氣體），pz 僅適用于 2 區， 隔離可燃性氣體。 q: 充砂型適用于 1 區和 2 區（氣體）?？刂票皽缁稹?br /> d: 隔爆型適用于 1 區和 2 區（氣體）。控制爆炸和滅火。
e: 增安型適用于 1 區和 2 區（氣體）。無電弧，電火花和表面高溫。
m_ (ma,mb,mc) 澆封型適用于氣體爆炸性環境，隔離可燃性氣體，適用于粉塵爆炸性環境，封裝有誘因的部件。
ma: 適用于 1 和 2 區（氣體）；20、21 和 22 區（粉塵）。
i: 本安型。限制了電火花的能量和表面溫度。 ia: 適用于 0,1,2,20,21 和 22 區。
ib: 適用于 1,2,21 和 22 區。
ic: 適用于 2 和 22 區。
o: 油浸型適用于 1 區和 2 區，氣體爆炸性環境，隔離可燃性氣體。
p_ (px,py,pz): 正壓型適用于 1 區和 2 區（氣體），pz 僅適用于 2 區， 隔離可燃性氣體。 q: 充砂型適用于 1 區和 2 區（氣體）?？刂票皽缁稹?br /> d: 隔爆型適用于 1 區和 2 區（氣體）。控制爆炸和滅火。
e: 增安型適用于 1 區和 2 區（氣體）。無電弧，電火花和表面高溫。
m_ (ma,mb,mc) 澆封型適用于氣體爆炸性環境，隔離可燃性氣體，適用于粉塵爆炸性環境，封裝有誘因的部件。
ma: 適用于 1 和 2 區（氣體）；20、21 和 22 區（粉塵）。
mb: 適用于 1 和 2 區（氣體）；21 和 22 區（粉塵）
mc: 適用于 2 區（氣體）和 22 區（粉塵）。
n_ (nA, nC, nL, nR, nZ) n 型，所有的認證都是適用于 2 區（氣體）。 nA: 無電弧、電火花和表面高溫。
nC: 控制爆炸和滅火。
nL: 限制電火花的能量和表面溫度。 nR 、 nZ: 隔離可燃性氣體。
t_ (ta, tb, tc) 外殼保護。標準粉塵防護，牢固結實的外殼。 ta: 適用于 20 區，21 區和 22 區（粉塵）。
tb: 適用于 21 區 和 22 區。 tc: 適用于 22 區。
③ IIC 表示根據 IEC/EN60079-0，按照不同材料確定的爆炸類別。 Ⅰ組 : 易產生瓦斯的煤礦，屬于甲烷類氣體。
Ⅱ組 : 爆炸性氣體環境
Ⅱ A: 以丙烷為代表的氣體環境。 Ⅱ B: 以乙烯為代表的氣體環境。 Ⅱ C: 以氫氣為代表的氣體環境。 Ⅲ組 : 爆炸性粉塵環境
Ⅲ A: 以可燃性飛屑為代表的粉塵環境。 Ⅲ B: 以不導電的粉塵為代表的粉塵環境。 Ⅲ C: 以導電的粉塵為代表的粉塵環境。
④ T1..T6 表示最大溫度級別 對于氣體，溫度被分為從 T1 到 T6 級別（見表 3）。

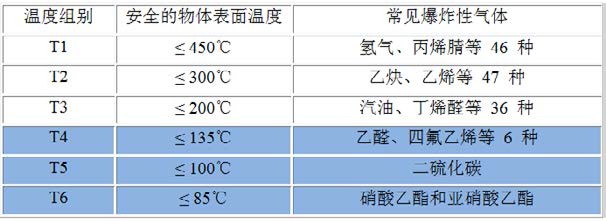

表 3 氣體類不同溫度組別的對應關系
mc: 適用于 2 區（氣體）和 22 區（粉塵）。
n_ (nA, nC, nL, nR, nZ) n 型，所有的認證都是適用于 2 區（氣體）。 nA: 無電弧、電火花和表面高溫。
nC: 控制爆炸和滅火。
nL: 限制電火花的能量和表面溫度。 nR 、 nZ: 隔離可燃性氣體。
t_ (ta, tb, tc) 外殼保護。標準粉塵防護，牢固結實的外殼。 ta: 適用于 20 區，21 區和 22 區（粉塵）。
tb: 適用于 21 區 和 22 區。 tc: 適用于 22 區。
③ IIC 表示根據 IEC/EN60079-0，按照不同材料確定的爆炸類別。 Ⅰ組 : 易產生瓦斯的煤礦，屬于甲烷類氣體。
Ⅱ組 : 爆炸性氣體環境
Ⅱ A: 以丙烷為代表的氣體環境。 Ⅱ B: 以乙烯為代表的氣體環境。 Ⅱ C: 以氫氣為代表的氣體環境。 Ⅲ組 : 爆炸性粉塵環境
Ⅲ A: 以可燃性飛屑為代表的粉塵環境。 Ⅲ B: 以不導電的粉塵為代表的粉塵環境。 Ⅲ C: 以導電的粉塵為代表的粉塵環境。
④ T1..T6 表示最大溫度級別 對于氣體，溫度被分為從 T1 到 T6 級別（見表 3）。
表 3 氣體類不同溫度組別的對應關系
對于粉塵，溫度級別應作如下標示：字母 T 后跟表面最高溫度，如 T85℃
目前據筆者查閱國內外稱重傳感器的相關資料，防爆型稱重傳感器可應用的場合有：圖 3、表 2、 表 3 中底紋加深部分，以及表 3 上方加下劃線的部分。
以某公司標牌中的參數為例
專用標志說明：
表 4 防爆專用標志說明
附加標志說明：
表 5 防爆專用標志說明

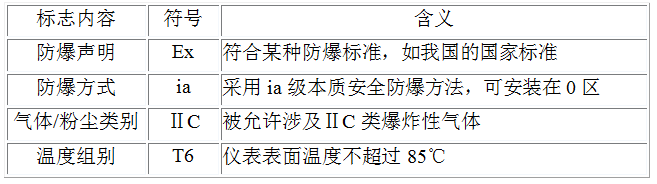

2. 稱重儀表的防爆標志 Ex ia Ⅱ C T6 防爆標志說明 :
五、 稱重傳感器及稱重儀表的防爆標志說明
所有經過防爆認證的產品，須有防爆標志，告知用戶證書的類別或所具有的證明。 1. 稱重傳感器的防爆標牌目前據筆者查閱國內外稱重傳感器的相關資料，防爆型稱重傳感器可應用的場合有：圖 3、表 2、 表 3 中底紋加深部分，以及表 3 上方加下劃線的部分。
以某公司標牌中的參數為例
專用標志說明：

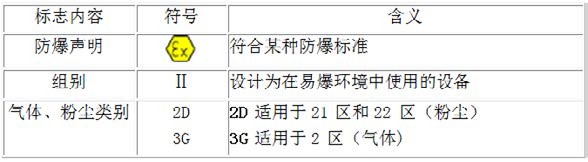

表 4 防爆專用標志說明
附加標志說明：
表 5 防爆專用標志說明
2. 稱重儀表的防爆標志 Ex ia Ⅱ C T6 防爆標志說明 :
表 6 防爆標志說明
六、結語
隨著稱重計量技術的發展，稱重系統已廣泛應用于石油、煤炭、化工和制藥等行業 , 這些行業中 的危險化學品作業場所存在的易燃易爆氣體種類繁多，生產、儲存、運輸?shù)拳h(huán)節工藝裝備復雜多變， 釋放源種類繁多，爆炸危險因素難以分析判定。在以人為本、安全生產意識的前提下。防爆稱重系 統在各行各業發揮著重要的作用，防爆稱重系統中的稱重傳感器、稱重儀表等元器件要根據爆炸環 境選擇符合要求所對應的防爆級別產品尤為重要。正確的選型才能為保障人民生命財產安全保駕護 航。【參考文獻】
[1] ATEX- 歐洲防爆指令 2014/34/EU [S]. 2014
[2] ATEX- 歐洲防爆指令 1999/92/EC
[3] 國家標準 GB 3836. 爆炸性環境 .-
[4] 國外標準 EN 60079. 爆炸性環境 .
